案例

Case

  • “创意花瓣”雕塑

    • 产品尺寸1250X1250X2500mm
    • 最高精度0.2mm
    • 生产工艺SLS激光尼龙粉末熔融
    • 使用材质尼龙FS3300PA

案例详情

Case details

客户单位:融创地产“江南融府”项目

产品名称:“创意花瓣”雕塑

制作工艺:华港科技3D打印(SLS)

制作材质:尼龙FS3300PA

使用设备:SS402P

产品说明:

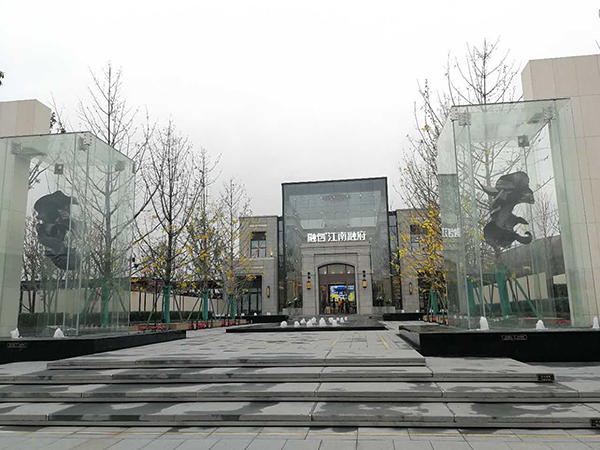

       2017金秋十月,一对长宽近2米,高近3米的3D打印大型花瓣雕塑在重庆南岸茶园新区融创•江南融府售楼中心前绚丽盛放。该雕塑由全国知名房地产开发企业——融创集团定制,重庆言瓷映画装饰有限公司与重庆华港科技有限公司合作,采用华港科技工业级3D打印的SLS技术,堪称目前西南地区最大的3D打印雕塑。

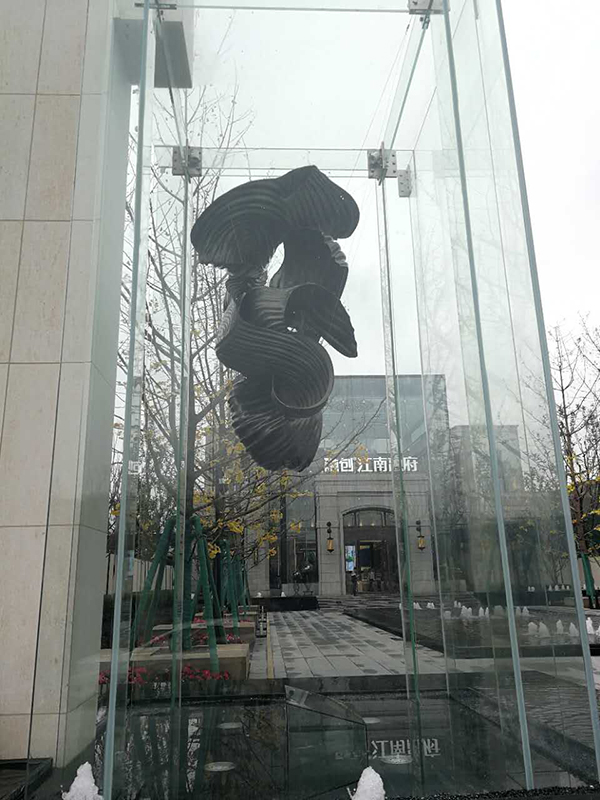

       作为融创高端项目的形象工程,2朵高近3米的花瓣雕塑,悬挂于大门外两侧玻璃框内,每朵重量约20KG。花瓣雕塑主要用来挂在大门外两侧,并用玻璃框罩起来的装饰品,长宽1米多,高2米多,重量每朵约20KG,产品设计独特复杂,而且要求产品强度高,耐用性久。如果采用传统手工艺加工,加工周期长,无法短时间内完成,甚至根本无法加工制作设计如此复杂的雕塑。重庆华港科技采用华曙高科自主研发的高强度的尼龙材料FS3300PA和FS402P设备,使用3D打印技术仅用短短7天就全部顺利完成。


制作过程:

       1数据处理阶段

       花瓣雕塑是用三维建模软件Maya设计的一件艺术品,在3D打印之前,需要将原始数据格式转换为3D打印的通用STL格式,为了保证打印准确无误,在3D打印之前利用Magics软件对花瓣STL数据进行一定修复处理,如:修复三角面片方向、修复坏边、修复小孔小缝隙、移除多余壳体等,然后对数据壁厚检查,壁厚必须大于0.6mm;最后检查数据的分辨率,从以上方便保证数据的完整性;由于雕塑长宽1米多、高2米多,尺寸太大不能一次成型,需要对数据进行分割处理,考虑需要一定强度,把花瓣分成若干小块并采用燕尾槽连接,分割完成之后,在华曙高科自主研发的Buildstar排包软件里面排包。

       2.打印阶段

       把排包完成后的数据包发送到FS402尼龙3D打印设备上,进行切片处理、设置温度、尺寸补偿等参数,开始打印。

       3.后处理阶段

       打印完成之后,进行清粉处理,清理干净的零件用强力胶水把每一小块拼接起来,然后把外表面打磨光滑,最后外观喷漆处理,产品完成。

         3D打印在艺术设计方面的优势:

       随着时代的发展,人们对艺术美的追求也在不断的提高,而艺术品的复杂程度决定着制作加工的难易程度,有的艺术品不像工业产品那样可以通过模具或者机械加工方式制造出来,靠传统的手工艺时间周期很长,有的复杂艺术品甚至根本无法做出来,这个时候3D打印技术就是对复杂艺术品制作的最好技术,不管内部外部多复杂,只要能设计出来,都可以打印出来,而且大量缩短了加工周期,提高了效率与质量,打印出来的产品精度高,耐用性久,此3D打印使艺术设计焕发了更多的活力,推动了艺术文化的创新与传播,对艺术设计产品产生了直接的影响。
